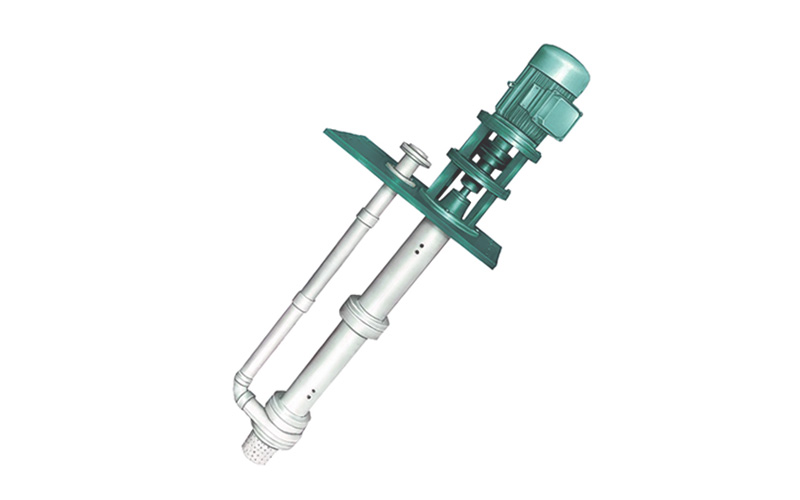

Pika võlliga vertikaalne tsentrifugaalpump

Vedelikupump on vertikaalne pump, mille tiivik, pumba korpus ja muud voolavad osad on kastetud transporditavasse materjali ja ühendatud mootorivõlliga. Alamveepump on valmistatud vastavalt sisestatud mahuti pikkuse erinevatele vajadustele. Vedelikupumba materjaliga kokkupuutuvad osad valitakse üldiselt vastavalt materjali nõuetele ning on olemas metallist ja mittemetallist materjale.

FYH vedelikupumpa kasutatakse laialdaselt hapete ja aluste, orgaaniliste lahustite, tugevate oksüdantide ja muude söövitavate ainete transportimiseks, kasutustemperatuur on -20 ℃ kuni 85 ℃. FYH tüüpi plastist vedeliku pump on pika võlli vertikaalne tsentrifugaalpump, selle kontaktvedeliku osa on kõik keevitatud plastist, millel on lai valik korrosioonikindlus, kõrge tõhusus, kerge kaal, ei ole vaja niisutamist saab pumbata, lihtne hooldus jne.

1, FYH vertikaalne vedelikupumpade välimus on ilus, otse paigaldatud transporditava materjali ladustamise kohta, ei ole täiendavat põrandapinda, vähendades seega investeeringuid infrastruktuuri.

2, tühistage mehaaniline tihend, et lahendada muu vedeliku pump, mis on tingitud mehaanilise tihendi kulumisest ja sagedasest hooldusest, säästes pumba tegevuskulusid, parandades töö tõhusust.

3, unikaalse tsentrifugaalse topelt tasakaalustatud tiiviku kasutamine puhaste materjalide edastamiseks ilma tahkete osakesteta, vibratsioonimüra on äärmiselt madal, kõrge tõhusus; Tahkete osakeste ja lühikeste kiududega vedeliku transportimiseks kasutatakse avatud topeltkaalu tiivikut, mis töötab sujuvalt ja ei ummistu.

4, ei ole vaja suunata vett (kastmine) saab alustada, on mitte lekkepump.

Sisemine loputus: Kui pumba edastav keskkond on puhas keskkond, kasutatakse seda meetodit loputamiseks. Pumba väljalaskeflanšist tõmmatakse torustik, nii et loputusvedelik voolab igasse liuglaagrisse, määrides liuglaagrit, võttes ära hõõrdumise järel tekkiva soojuse ja mängides jahutavat rolli.

Väline loputus: Kui pumba edastav keskkond on väikeseid osakesi sisaldav keskkond, kasutatakse seda meetodit loputamiseks. Väljastpoolt ühendatakse toru ja iga liuglaagri loputamiseks juhitakse puhas loputusvedelik, mis täidab määrimise ja jahutamise rolli, vältides samal ajal tahkete osakeste sattumist laagrisse.

asulareovee ja tööstusreovee puhastamine. Alamvedeliku pumpasid kasutatakse nii olmejäätmete kui ka tööstuslikus tootmises tekkivate heitvedelike väljutamiseks.

Allmaanteede, keldrite ja tsiviilkaitse süsteemide kuivendamine. Sellistes olukordades kasutatakse vee eemaldamiseks ning ohutu ja normaalse töö tagamiseks pinnasepumpasid.

Reovee ärajuhtimine hotellides, kõrghoonetes ja elamurajoonides. Vedelikupumpa kasutatakse sellistel puhkudel reovee eemaldamiseks ja keskkonnareostuse vältimiseks.

Veevarustusjaam. Veealuseid pumpasid kasutatakse veesurve suurendamiseks ja jooksva veevarustuse tagamiseks.

Põllumajandusettevõtete ja põldude niisutamine. Pinnaaluseid pumpasid kasutatakse põllumajandusliku ja vesiviljelusliku tootmise toetamiseks vajaliku niiskuse tagamiseks.

Keemiatööstus, naftakeemia, sulatamine ja muud tööstusharud. Pinnaaluseid pumpasid kasutatakse nendes tööstusharudes mitmesuguste kemikaalide ja söövitavate vedelike transportimiseks.

Ravimitööstus. Vedelikupumpa kasutatakse erinevate ravimite ja kemikaalide transportimiseks, et tagada tootmisprotsessi stabiilsus ja ohutus.

Laboratooriumi ala. Veealuseid pumpasid kasutatakse erinevate reaktiivide, näiteks jahutusvedeliku, õli, lahusti jne, eraldamiseks keemilistes katsetes.

Lisaks sellele on pinnalähedastel pumpadel ka muid kasutusalasid, näiteks kaevandustes ja veepuhastusseadmetes. Uut tüüpi vedelikupump sobib ka kergestisüttivate ja plahvatusohtlike materjalide transportimiseks, on plahvatuskindel, hooldusvaba ja madala energiatarbimisega.

Sukelpumpasid kasutatakse peamiselt sellistes tööstusharudes nagu keskkonnakaitse, linnatehnika, soojuselektrijaamad, gaasikoksitehased, rafineerimistehased, terasetehased, kaevandamine, paberitootmine, tsemenditehased, toidutehased, trükkimis- ja värvimistehased paksude vedelike, raske õli, õlijääkide, häguste vedelike, muda, mördi, jooksva liiva ja voolava muda väljavõtmiseks linnakanalites, samuti vedelike ja söövitavate vedelike, mis sisaldavad muda jääke.
Sukelpumba montaažijärjekord.
(1) Laagrid tuleb eraldi paigaldada laagrikasti ja laagripaika.
(2) Paigaldage vildirõngas laagriotsakattesse C ja laagrikarbi.
(3) Paigaldage etüleenpropüleenist laagriotsakate laagripaika ja pingutage see poltidega.
(4) Keerake laagrikarp laagri paigaldamiseks võllile, pingutage ümmargune mutter ja ühendage laagri otsakate laagrikarbiga.
(5) Paigaldage võll laagri istmele, pingutage seda poltidega, pingutage reguleerimiskruvid, paigaldage laager tugipesale ja asetage vee kinnitusrõngas alumise laagri juures sobivasse asendisse.
(6) Kinnitage ühendustoru laagripesale ja paigaldage pumba kate ühendustoru alumisse ossa. Paigaldage tiivik võlli alumisse ossa ja pingutage võlli. Paigaldage pumba korpuse esiotsak järjestikku pumba korpuse esiotsakule ja kinnitage see poltidega. Kasutage seadistuskruvi laagrikarbis, et reguleerida tiiviku ja esiosa vahelise vahega (kontrollitud 1-1,5 mm). Pärast reguleerimist pingutage seda poltidega.
(7) Mootori tugi paigaldatakse laagripesale ja kinnitatakse poltidega. Haakeseadise osa paigaldatakse võlli ülemisse otsa ja mootori haakeseadis kinnitatakse mootori võllipea külge kinnituskruvidega. Mootor ühendatakse mootori tugi külge ja kinnitatakse poltide ja mutritega.
(8) Paigaldage vastavalt pumba väljundi järjekorrale asbestipadi, väljalaskekolmnurk, väljalasketoru ja väljalasketoru komponendid klambrisse.

1.Mida tuleks käsitleda enne keemilise pumba kapitaalremonti?

A: 1) masinad ja seadmed peavad enne hooldust, jahutamist, rõhuvabastust, katkestama toiteallika; 2) tuleohtlike, plahvatusohtlike, mürgiste ja söövitavate ainetega masinad ja seadmed tuleb enne kontrollimist ja katsetamist enne ehitamist puhastada, neutraliseerida ja asendada; 3) tuleohtlike, plahvatusohtlike, mürgiste, söövitavate ainete või auru seadmete, masinate, torustike hooldamine peab katkestama materjali väljavoolu, sisselaskeklapid ja lisama pimedad plaadid.

2.Millised protsessitingimused peaksid olema enne keemilise pumba kapitaalremonti?

A: 1) parkimine; 2) jahutus; 3) rõhu vähendamine; 4) vooluvõrgu katkestamine; 5) asendamine.

3.Millised on üldised mehaanilise lahtivõtmise põhimõtted?

V: Tavatingimustes peaks see olema kõigepealt väljastpoolt ja siis seestpoolt, kõigepealt üles ja siis allapoole, kordamööda, üldiste osade puhul nii palju kui võimalik.

4.Milline on tsentrifugaalpumba võimsuskadu?

V: On kolme liiki kadusid: hüdrauliline kaotus, mahukadu, mehaaniline kaotus.1) Hüdrauliline kaotus: kui vedelik voolab pumba korpuses, kui voolukanal on sile, on vastupanu väiksem, voolukanal on krobeline, vastupanu on suurem, vesi siseneb pöörlevale tiivikule või vesi tuleb tiivikust välja, tekitab ka kokkupõrke ja keerise, mis on põhjustatud kadudest. Neid kahte liiki kadusid nimetatakse hüdraulilisteks kadudeks. 2) Mahukadu: tiivik pöörleb ja pumba korpus on staatiline vedelik tiiviku ja pumba korpuse vahelises lõigus, väike osa voolust tagasi tiiviku sisselaskeavasse; Lisaks osa vedeliku tasakaaluaugust tagasi tiiviku sisselaskeavasse või võlli tihendi lekkest. Kui tegemist on mitmeastmelise pumbaga, peaks ka osa tasakaalustusplaadist kaduma. Neid kadusid nimetatakse mahukaotusteks; 3) mehaaniline kaotus: Kui võlli pöörleb, peaks tekkima hõõrdumine laagrite, täitematerjalide jne. vahel, tiivik pöörleb pumba korpuses ning tiiviku esi- ja tagumised katteplaadid peaksid tekitama hõõrdumist vedelikuga, mis tarbib osa võimsusest, ja need mehaanilisest hõõrdumisest põhjustatud kaod muutuvad alati mehaanilisteks kadudeks.

5.Milline on tootmispraktikas rootori tasakaalustamise alus?

Vastus: Vastavalt erinevatele pööretele ja struktuuridele võib valida staatilise tasakaalu meetodi või dünaamilise tasakaalu meetodi. Pöörleva keha staatilise tasakaalu saab lahendada staatilise tasakaalu meetodi abil. Staatilise tasakaalu abil saab tasakaalustada ainult pöörleva keha raskuskeskme tasakaalustamatust (st kõrvaldada momenti), kuid ei saa kõrvaldada tasakaalustamatuse paari. Seetõttu on staatiline tasakaal üldjuhul kohaldatav ainult suhteliselt väikese läbimõõduga ketaste puhul. Suhteliselt suure läbimõõduga pöörleva keha puhul on dünaamilise tasakaalu probleem sageli tavalisem ja silmatorkavam, mistõttu on vaja tegeleda toimetasakaaluga.

6.Mis on tasakaal? Millised on tasakaalu liigid?

V: 1) pöörlevate osade või komponentide tasakaalustamatuse kõrvaldamise tööd nimetatakse tasakaalustamiseks. 2) Tasakaalustust võib jagada staatiliseks ja dünaamiliseks tasakaalustamiseks.
