はじめに

ステンレス鋼シングルスクリューポンプは、単一のスクリュー輸送ポンプであり、その主な作業部品は、偏心螺旋スクリュー（ロータと呼ばれる）と二重螺旋スクリューブッシング（ステータと呼ばれる）の内面である。 動作原理は、モータが回転するポンプシャフトを駆動するとき、一方では、スクリューがそれ自身の軸の周りに回転し、他方では、ポンプのシール室を形成するように、ブッシュの内面に沿って転がるということです。 スクリューが回転するたびに、密閉室内の液体は1ピッチ進み、スクリューの連続回転により、液体は密閉室から別の密閉室へと螺旋状に移動し、最終的にポンプ本体を押し出す。 スクリューポンプは、シンプルな構造、安全で信頼性の高い作業、使いやすいとメンテナンス、液体連続均一、安定した圧力などの液体輸送機械の新しいタイプです。 本実用新案は、スクリューの回転を利用して液体を吸引・排出するポンプに関するもので、粘性のある液体の吸引・排出に最適である。

動作原理

LGスクリューポンプは、スクリューの回転を利用して液体を吸い上げ、排出する。 ねじの相互係合とねじとライナーシリンダーの内壁の間の緊密な連携により、ポンプの吸込口と吐出口の間で、それは1つ以上の密閉空間に分離されます。 スクリューの回転と噛み合いにより、ポンプの吸込端には常にこの密閉空間が形成され、吸込室内の液体はその中に密閉され、自吸室はスクリュー軸に沿って吐出端まで連続的に押し出され、密閉空間内の液体は連続的に吐出される。ちょうどスクリューを回転させるとナットが常に前方に押し出されるように、これがステンレス単軸スクリューポンプである。 アクティブスクリューの回転、スクリューポンプ圧力の押し出しの下で、軸方向の動きに沿ってスクリューポンプシール容積のときに液体がねじ山とポンプシェルに囲まれた密封空間に吸い込まれた後。 スクリューは一定速度で回転しているため、液体の流量も均一である。

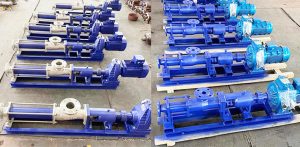

製品リアルショー



スクリューポンプの利点

スクリューポンプの利点
スクリューポンプの基本原理スクリューポンプは容積式回転ポンプで、上図に示すように、主にポンプ本体とスクリューの間に形成される噛み合い空間の容積変化と移動を利用して、回転ポンプ内で液体を移送したり、液体の圧力を高めたりする。スクリューポンプは、スクリューの数によって、シングルスクリューポンプ、ダブルスクリューポンプ、トリプルスクリューポンプに分けられます。アクティブスクリューが回転すると、それに噛み合うドリブンスクリューも一緒に回転するように駆動します。吸込室の一端にあるスクリューの噛み合い空間容積は徐々に増加し、圧力は低下する。液体は圧力差の作用で噛み合い空間容積に入る。容積が最大値に達して密閉室を形成すると、液体は密閉室の一端から排出されるまで、各密閉室内を軸方向に連続的に移動する。この時点で、吐出室の一端にあるスクリューの噛み合い空間容積が徐々に減少し、液体が吐出される。スクリューポンプの作動原理は、構造上歯車の代わりにスクリューが使用されていることを除けば、歯車ポンプと同様である。ポンプには片吸込と両吸込の2種類があるが、片吸込のスクリューポンプは片吸込のみである。吐出配管が詰まるなどの理由でポンプや原動機が破損し、ポンプの出口圧力が許容値を超えることを防ぐため、ポンプには安全弁を取り付ける必要があります（シングルスクリューポンプの場合は不要）。
シングルスクリュー・ポンプシングルスクリューポンプはシングルスクリュー輸送ポンプの一種で、主な作動部品は偏心螺旋スクリュー（ローターと呼ばれる）と内面に二重螺旋面を持つ螺旋ライナー（ステーターと呼ばれる）である。作動原理は、電動モーターがポンプ軸を回転駆動すると、スクリューが一方では自軸を中心に回転し、他方ではスリーブの内面に沿って転がり、ポンプの密閉室を形成するというものである。スクリューが回転するたびに、シール室内の液体は1ピッチ分押し進められます。スクリューが回転し続けると、液体はシール室からシール室へと螺旋状に加圧され、最終的にポンプ本体から絞り出されます。
ツインスクリューポンプ：ツインスクリューポンプは、2つの互いにかみ合うが非接触のスクリューを使用して液体を圧送する外部かみ合いスクリューポンプです。両吸込非密閉式ツインスクリューポンプとして、一端でポンプから延びるアクティブスクリューは、原動機によって駆動される。アクティブスクリューとドリブンスクリューのねじの方向は異なっており、スクリューはポンプボディにしっかりと接続されています。従動スクリューは、同期ギヤを介してアクティブスクリューによって駆動される。ポンプ内部の吸込室と吐出室は密に分離されていなければならない。そのため、ポンプ本体とスクリューの外面、およびスクリューとスクリューの隙間はできるだけ小さくする必要があります。同時に、スクリューとポンプボディの間、スクリューとスクリューの間にシール室を形成し、密閉性を確保しなければ、隙間から液体が逆流する恐れがある。
が有利だ：
(1）効率的：スクリューポンプは搬送効率が高く、搬送プロセスの連続性を確保し、搬送時間を短縮することができる。
(2) エネルギー消費量が少ない：スクリューポンプは、内部に複雑なバルブや配管構造を持たないため、流体抵抗が少なく、エネルギー消費量が少ない。
(3) 低騒音：スクリューポンプの運転音は非常に小さく、静かな環境での使用に適しています。
(4）高い信頼性：スクリューポンプは構造がシンプルで、部品点数が少なく、信頼性が高い。
