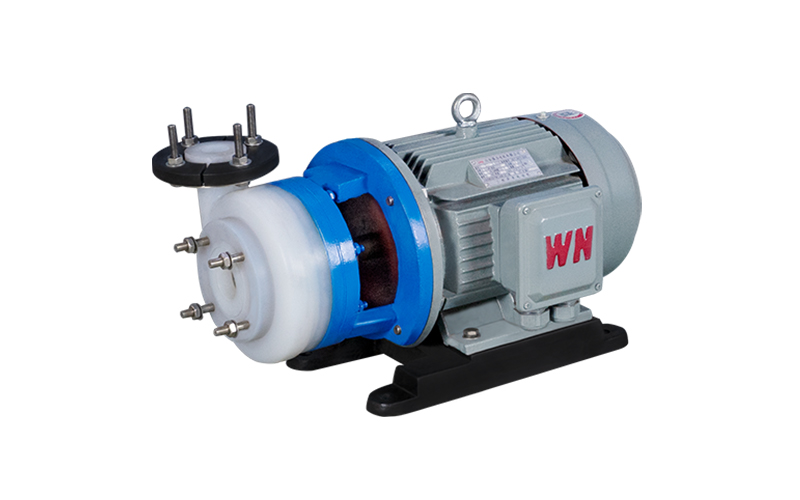

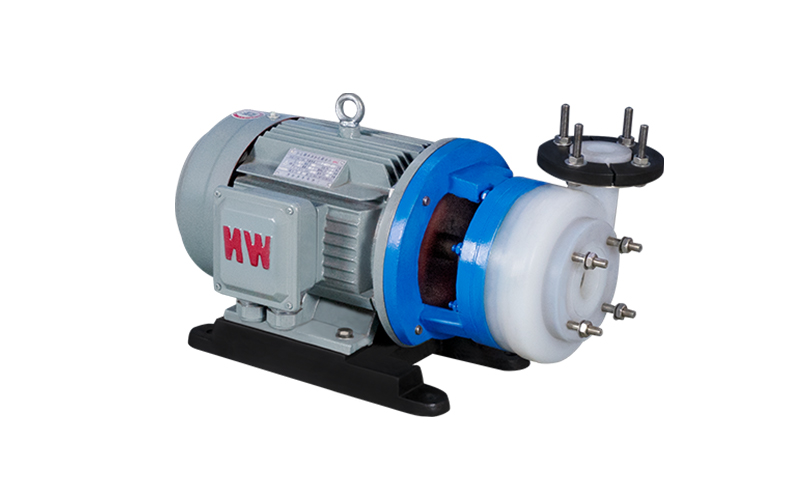

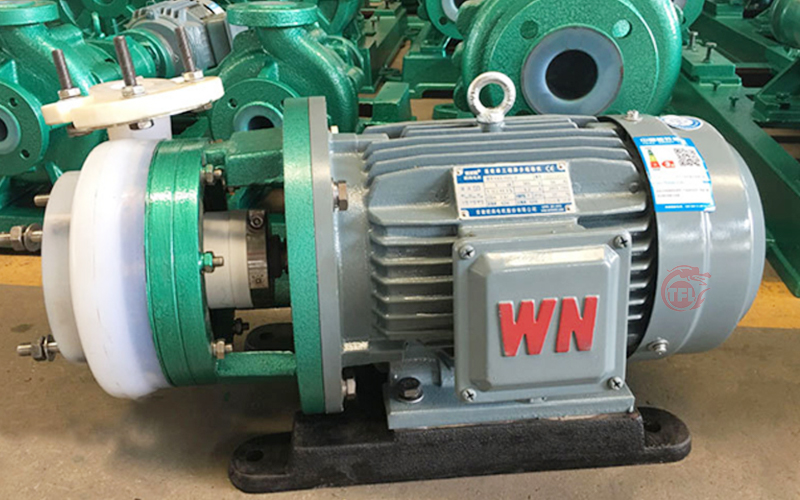

Pompa sentrifugal paduan fluorin FSB-D

Parameter pompa meliputi aliran pompa, head, kecepatan, daya (efisiensi) dan margin kavitasi.

1. Lalu Lintas

Aliran volume pompa dibagi menjadi aliran volume dan aliran massa, aliran volume adalah volume cairan yang dipompa oleh pompa dalam satuan waktu, yang merupakan volume cairan yang dikeluarkan dari bagian outlet tekanan pompa, aliran volume dinyatakan dengan Q, dan satuannya adalah meter kubik per detik (m3 /s), liter per detik atau meter kubik per jam (m3 /jam). Aliran massa adalah massa cairan yang dipompa oleh pompa dalam satuan waktu, aliran massa q, yang dinyatakan dalam kilogram per detik (kg/dtk) atau ton per jam (t/jam). Sudah menjadi kebiasaan dalam bidang teknik untuk menggunakan satuan t/h.

Secara umum, laju aliran pompa mengacu pada laju aliran volume, dan laju aliran massa hanya digunakan dalam kasus yang jarang terjadi.

Hubungan antara aliran volume Q dari pompa dan aliran massa q adalah:

Q = q/p (di mana ρ adalah massa jenis cairan)

2. Angkat

Pengangkatan pompa mengacu pada satuan gravitasi cairan melalui pompa setelah apresiasi energinya, baik unit outlet tekanan pompa unit gravitasi energi mekanik cairan dikurangi unit hisap pompa unit gravitasi unit energi mekanik, satuannya adalah peningkatan joule per Newton cairan J / N, dan satuan energi joule adalah Newton meter (J = N - m), sehingga satuan pengangkatan adalah m

3. Kecepatan

Kecepatan pompa mengacu pada jumlah putaran rotor pompa per satuan waktu, dan kecepatan pompa dinyatakan dengan n, dan satuannya adalah putaran per menit (r/menit) atau putaran per detik (r/detik). Kecepatan juga dapat dinyatakan dengan kecepatan sudut rotor ω, satuannya adalah per detik (1/s), dan hubungan antara kecepatan dan kecepatan sudut adalah:

Omega = 2 PI n / 604.

4. Kekuatan

Daya pompa mengacu pada daya input pompa, yaitu daya yang ditransmisikan ke poros pompa oleh penggerak utama, yang juga dikenal sebagai daya poros. Kadang-kadang disebut daya pengereman, adalah daya yang dibutuhkan oleh pompa untuk menyelesaikan sejumlah pekerjaan tertentu.

Selain daya input, pompa juga memiliki daya output, yaitu daya yang berguna yang disalurkan oleh pompa ketika cairan mengalir melalui pompa, yang juga dikenal sebagai daya poros. Daya output, kadang-kadang disebut daya air, adalah daya yang dibutuhkan oleh pompa untuk mengangkut cairan, tidak termasuk kerugian. Yaitu, hasil kali antara laju aliran massa q dan peningkatan energi gH per satuan massa fluida yang melewati pompa, yang dinyatakan dalam Pu:

Pu = qgH / 1000 (kW)

Daya input dan daya output tidak sama, ada kehilangan daya pada pompa, ukuran kehilangan diukur dengan efisiensi ή, efisiensi pompa adalah rasio daya output dan daya input:

ή = Pu/P5.

5. Tunjangan kavitasi

Dalam penggunaan pompa sentrifugal, kelonggaran kavitasi juga merupakan parameter yang sangat penting. Jika pompa menghasilkan kebisingan dan getaran selama operasi, dan disertai dengan pengurangan aliran, head dan efisiensi, dan kadang-kadang tidak dapat bekerja, ketika pompa diperbaiki, sering dapat ditemukan bahwa ada kerusakan lubang atau sarang lebah di dekat pelat penutup depan dan tepi saluran masuk pisau. Dalam kasus yang serius, seluruh bilah dan pelat penutup depan dan belakang mengalami fenomena ini, dan bahkan bilah dan pelat penutup ditembus, yang merupakan kerusakan yang disebabkan oleh kavitasi. Dalam operasi sebenarnya, ada banyak pompa yang rusak karena kavitasi.

Kavitasi atau proses kavitasi adalah proses di mana kavitasi cairan yang mengalir dan kemudian pecah. Ketika kecepatan absolut fluida meningkat, karena penurunan tekanan statis cairan, untuk beberapa partikel tertentu dari fluida pada suhu tertentu, meskipun tidak ada masukan panas dari luar, mereka telah mencapai tekanan penguapan, membuat partikel menguap dan menghasilkan gelembung. Di sepanjang saluran aliran, jika tekanan statis fluida kemudian naik lagi, lebih besar daripada tekanan penguapan, gelembung akan meledak dengan cepat, menghasilkan guncangan kondensasi yang sangat besar yang bersifat eksplosif ke dalam. Jika pecahnya gelembung tidak terjadi pada cairan yang mengalir, tetapi terjadi pada dinding komponen pengalihan, kavitasi akan menyebabkan pengikisan material dinding.

Ketika pompa bekerja dalam kondisi kavitasi, meskipun tidak ada pengikisan material dinding, akan ditemukan bahwa kebisingan pompa meningkat, getaran meningkat, efisiensi menurun, dan head menurun.

Margin kavitasi perangkat: juga dikenal sebagai margin kavitasi efektif, margin kavitasi perangkat disediakan oleh perangkat hisap, pada cairan berat unit inlet pompa memiliki lebih dari kelebihan energi kepala tekanan penguapan. Di luar negeri, ini disebut head hisap positif bersih yang efektif, dan nilai head total dikurangi head sisa bersih dari tekanan penguapan di saluran masuk pompa panggung (head posisi nol) digunakan. Menunjukkan. Ukurannya terkait dengan parameter perangkat dan sifat cairan. Karena kehilangan hidraulik dari perangkat hisap sebanding dengan kuadrat laju aliran, NPSHa. Hal ini berkurang dengan bertambahnya aliran. NPSHa-q adalah kurva yang menurun.

Tunjangan kavitasi pompa (NPSHr) terkait dengan aliran di dalam pompa dan ditentukan oleh pompa itu sendiri. NPSHr mencirikan penurunan tekanan di saluran masuk pompa, yaitu, untuk memastikan bahwa pompa tidak mengalami kavitasi, berat satuan cairan di saluran masuk pompa harus memiliki lebih banyak energi daripada head tekanan penguapan, yaitu margin kavitasi perangkat kecil yang disediakan oleh perangkat. Ini disebut kepala hisap positif bersih yang diperlukan di luar negeri. Arti fisik dari margin kavitasi pompa menunjukkan sejauh mana penurunan tekanan cairan pada saluran masuk pompa dijamin. Yang disebut kepala hisap positif bersih yang diperlukan mengacu pada persyaratan bahwa perangkat hisap harus menyediakan kepala hisap positif bersih yang besar untuk mengimbangi penurunan tekanan dan memastikan bahwa pompa tidak mengalami kavitasi.

Tunjangan kavitasi pompa tidak ada hubungannya dengan parameter perangkat, dan hanya ada hubungannya dengan parameter gerakan bagian inlet pompa. Parameter gerak ditentukan oleh parameter geometris pada kecepatan dan laju aliran tertentu. Dengan kata lain, NPSHr ditentukan oleh pompa itu sendiri (parameter geometris ruang hisap dan bagian saluran masuk impeler). Untuk pompa tertentu, apa pun jenis cairannya (selain viskositasnya sangat besar, yang mempengaruhi distribusi kecepatan), pada kecepatan dan aliran tertentu melalui saluran masuk pompa, karena kecepatannya sama, ada penurunan tekanan yang sama, NPSHr juga sama. Oleh karena itu, NPSHr tidak bergantung pada sifat cairan (tanpa mempertimbangkan faktor termodinamika). Semakin kecil NPSHr, semakin kecil penurunan tekanan, semakin kecil NPSHr yang harus disediakan oleh perangkat, dan semakin baik anti-kavitasi pompa.
