Šroubové čerpadlo odolné proti korozi

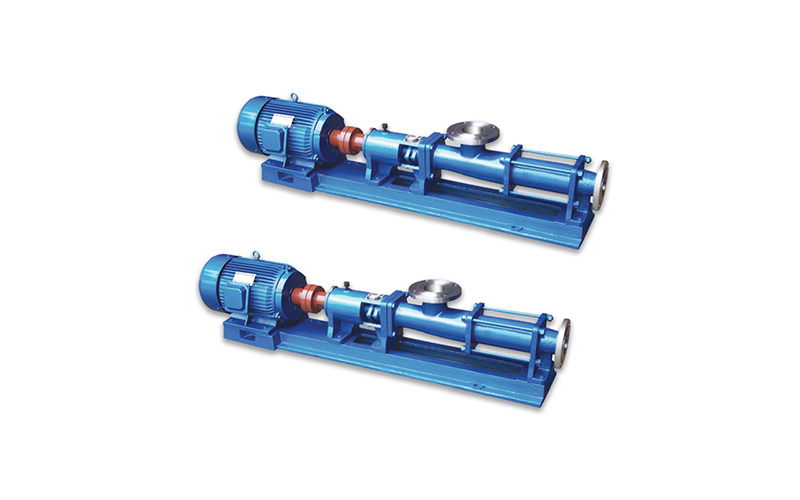

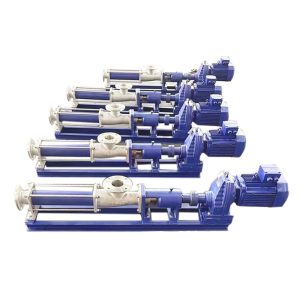

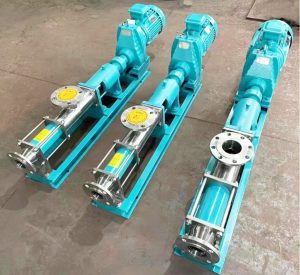

Jednošroubové čerpadlo z nerezové oceli je jednošroubové dopravní čerpadlo, jehož hlavními pracovními částmi jsou excentrický šroub (nazývaný rotor) a vnitřní povrch dvojitého šroubového pouzdra (nazývaný stator). Princip činnosti spočívá v tom, že když motor pohání hřídel čerpadla k otáčení, šroub se na jedné straně otáčí kolem své vlastní osy a na druhé straně se odvaluje po vnitřním povrchu pouzdra, takže tvoří těsnicí komoru čerpadla. Při každém otočení šroubu se kapalina v těsnicí komoře posune o určitou rozteč a při nepřetržitém otáčení šroubu kapalina spirálovitě přechází z jedné těsnicí komory do druhé a nakonec vytlačí těleso čerpadla. Šroubové čerpadlo je nový typ strojního zařízení pro dopravu kapalin, s jednoduchou konstrukcí, bezpečnou a spolehlivou prací, snadnou obsluhou a údržbou, plynulou rovnoměrností kapaliny, stabilním tlakem atd. Užitný vzor se týká čerpadla, které využívá otáčení šroubu k nasávání a vypouštění kapalin a které je nejvhodnější k nasávání a vypouštění viskózních kapalin.

Šroubové čerpadlo LG využívá k nasávání a vypouštění kapaliny otáčení šroubu. Díky vzájemnému záběru šroubů a těsné koordinaci mezi šrouby a vnitřní stěnou vložkového válce se mezi sacím vstupem a výtlačným výstupem čerpadla rozdělí na jeden nebo více utěsněných prostorů. Otáčením a záběrem šroubu se na sacím konci čerpadla neustále vytvářejí tyto utěsněné prostory, kapalina v sací komoře je do ní uzavřena a samosací komora je neustále posouvána podél osy šroubu k výtlačnému konci a kapalina v uzavřeném prostoru je neustále vypouštěna, stejně jako je matice při otáčení šroubu neustále posouvána vpřed, což je jednošroubové čerpadlo z nerezové oceli. Po nasátí kapaliny do závitu šroubu a těsnicího prostoru obklopeného pláštěm čerpadla, kdy se šroub aktivně otáčí, je těsnicí objem šroubového čerpadla pod tlakem šroubového čerpadla vytlačován a podél axiálního pohybu. Protože se šnek otáčí konstantní rychlostí, je i průtok kapaliny rovnoměrný.
